Funzionamento

PB04_schema 1 2 3 4

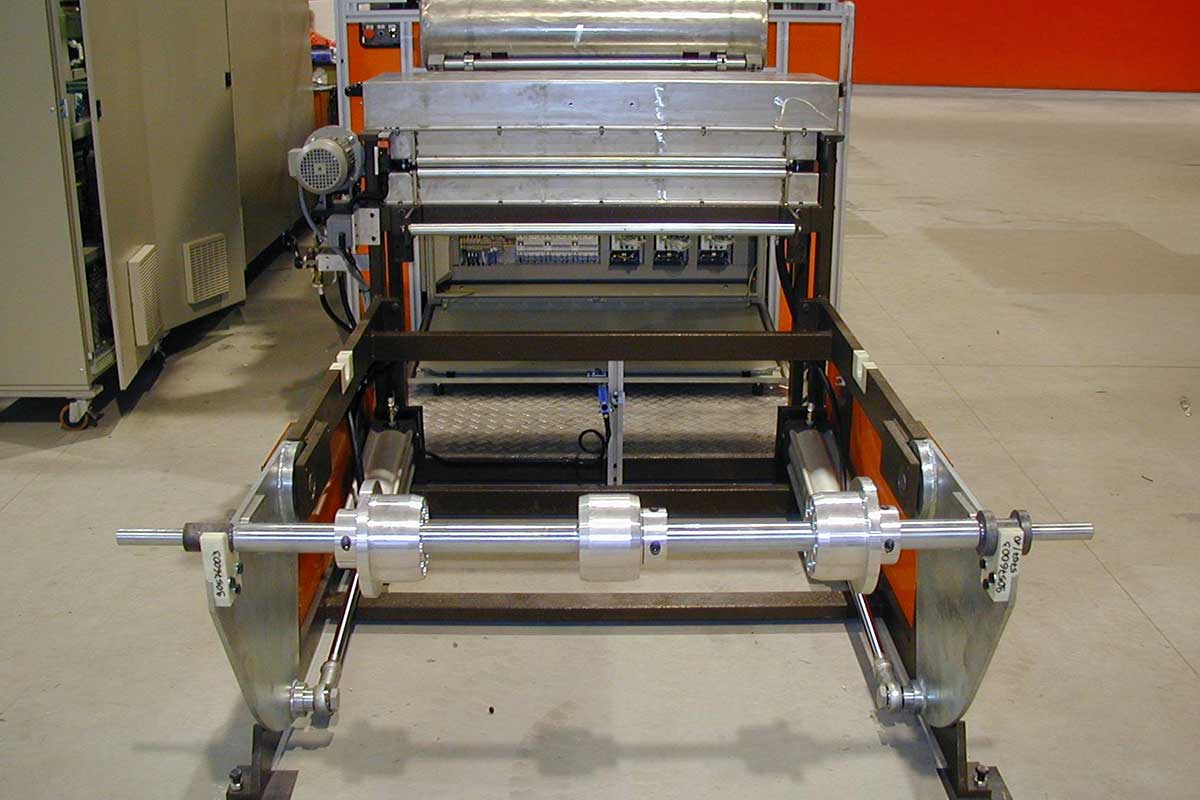

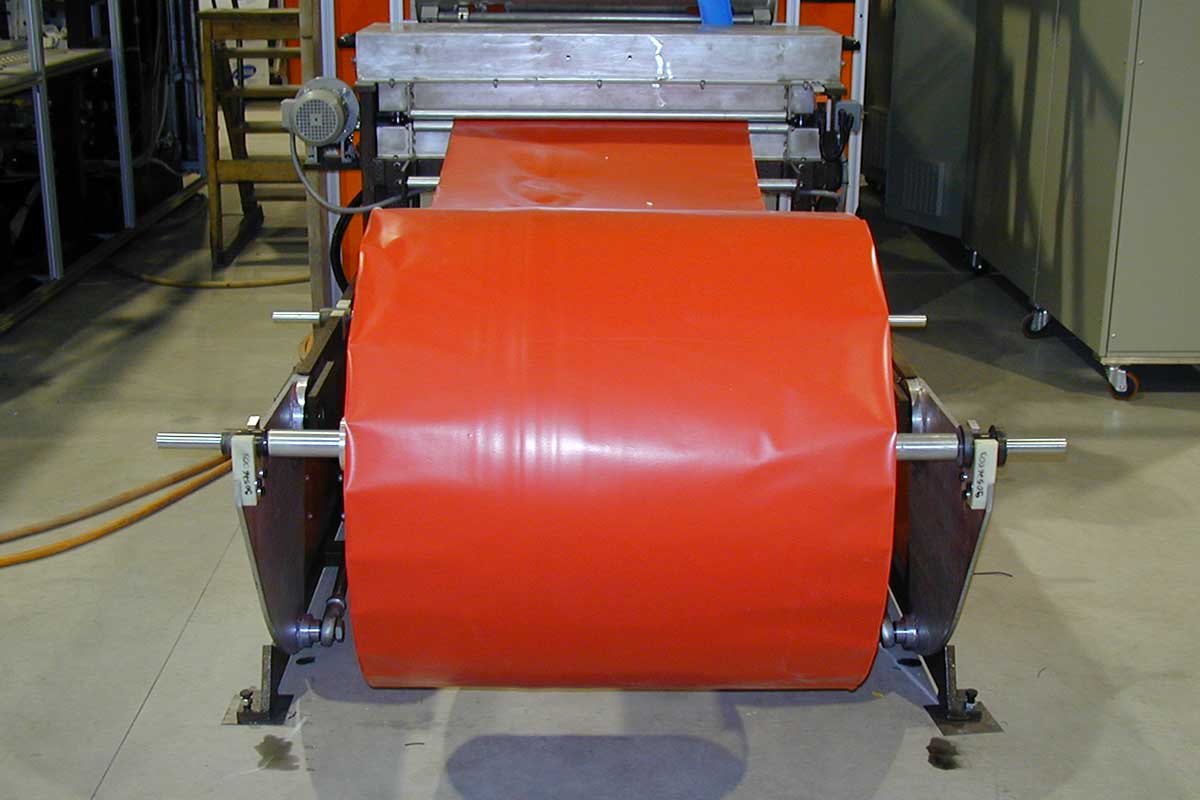

La bobina viene posizionata sull’albero di supporto e sugli appositi aspi di centraggio situati a monte dello svolgitore.

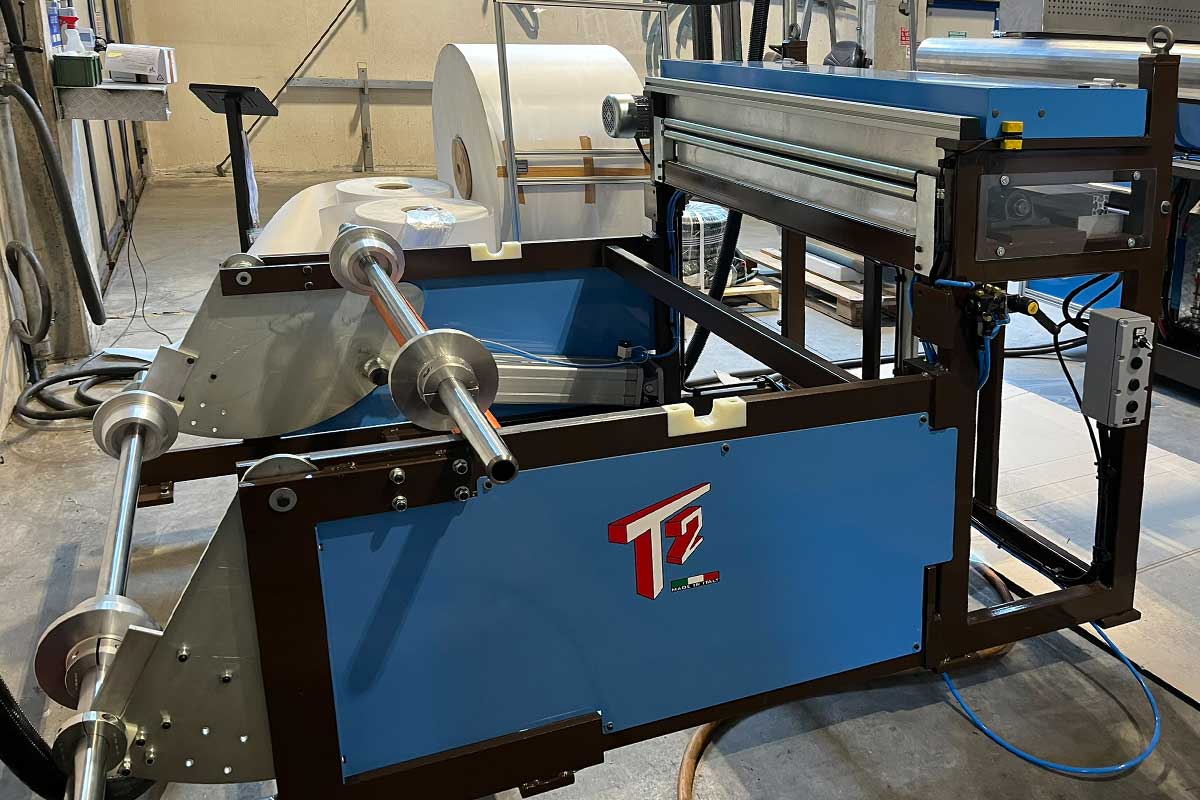

Nella configurazione a due stazioni, la seconda postazione, collocata in prossimità dello svolgitore, viene utilizzata per predisporre una nuova bobina mentre quella in esercizio continua ad alimentare la linea.

Durante il funzionamento della macchina, l’operatore può effettuare il caricamento della bobina successiva senza interrompere la produzione, eliminando i tempi morti associati al cambio materiale.

Una volta completato il cambio, la nuova bobina subentra a quella esaurita mantenendo costante l’alimentazione del materiale verso la linea.

Tutte le operazioni di caricamento e sostituzione della bobina sono progettate per essere eseguite in condizioni di massima sicurezza, agevolando il lavoro dell’operatore e riducendo i rischi durante le fasi di cambio formato

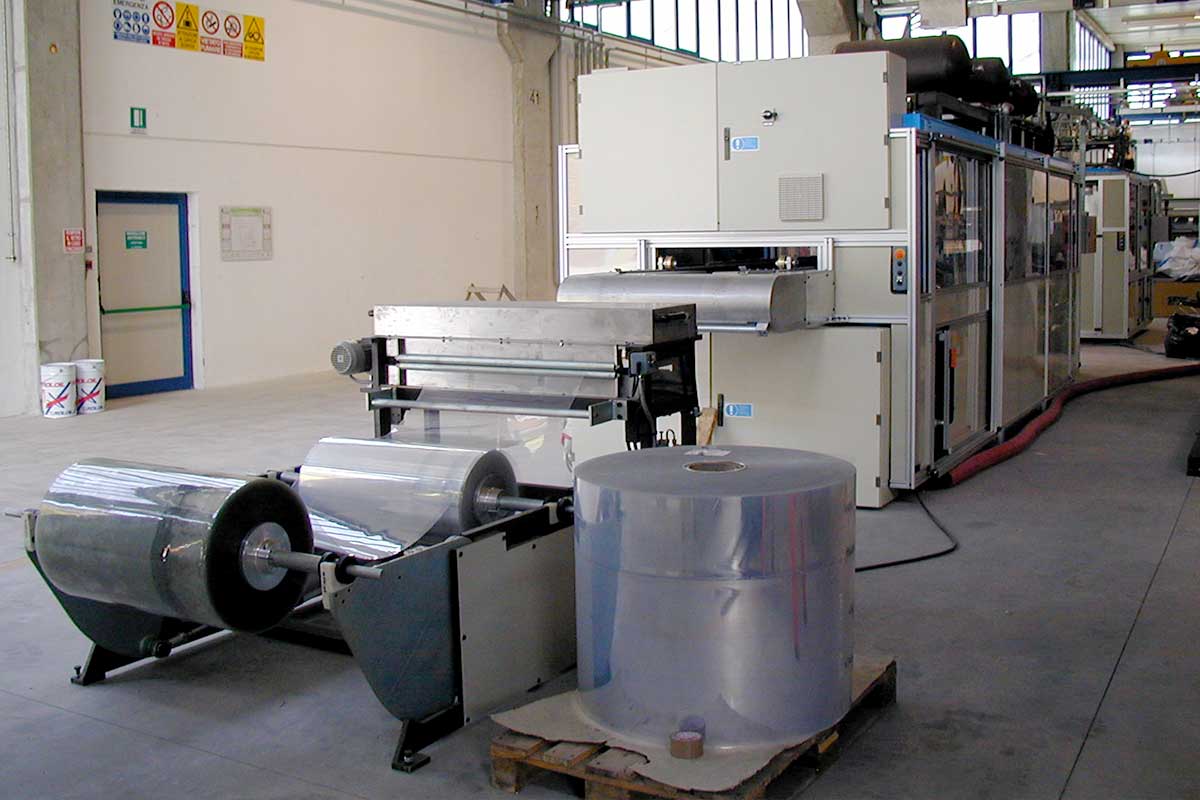

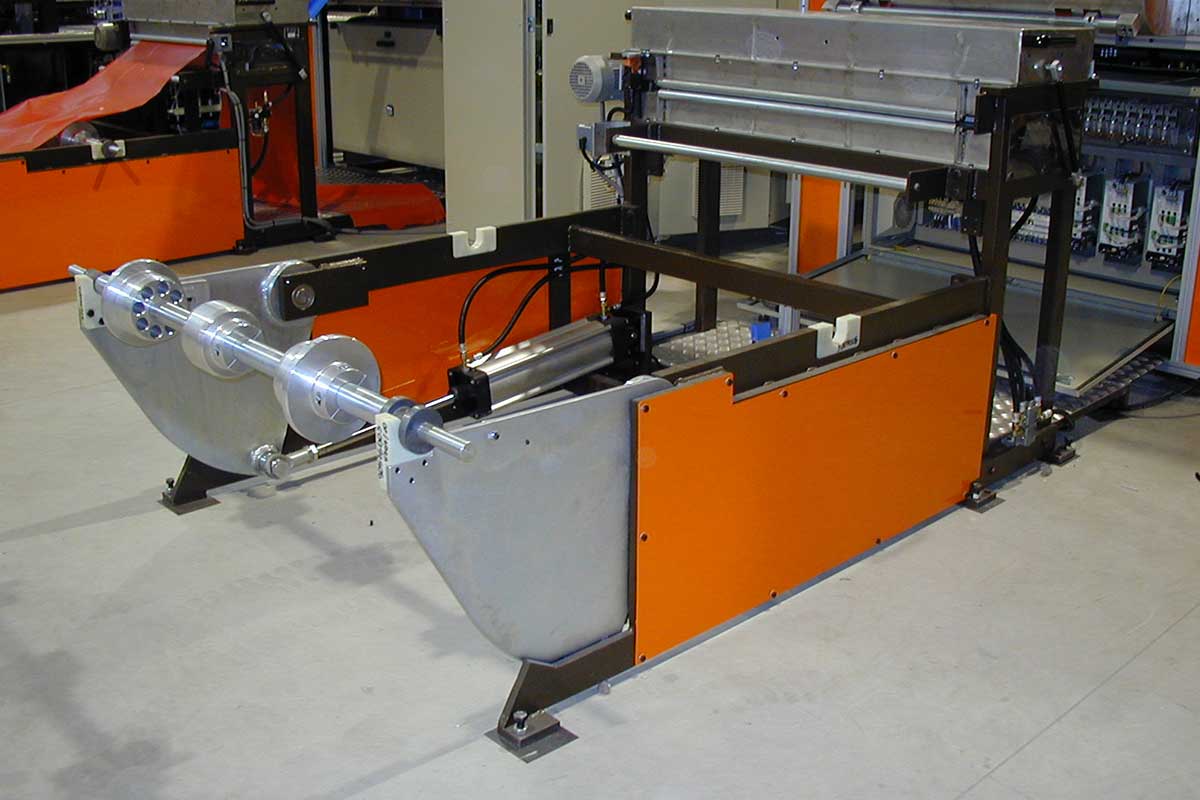

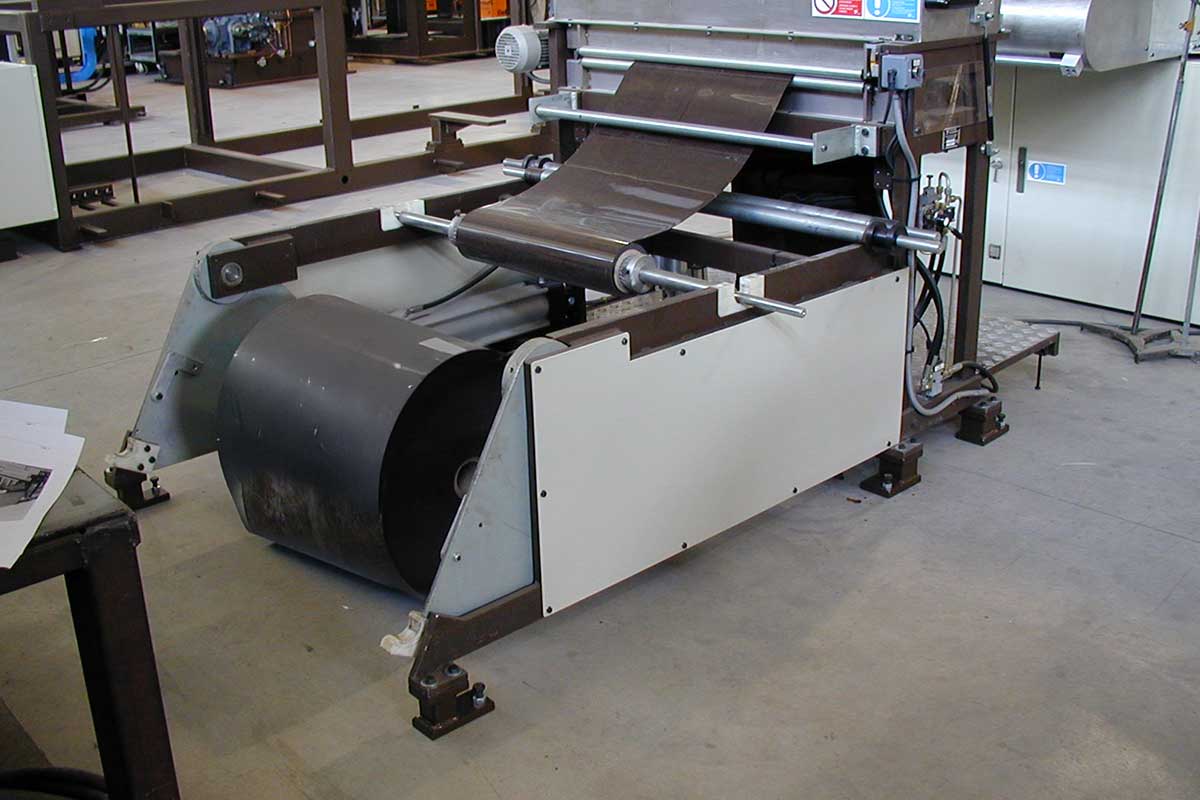

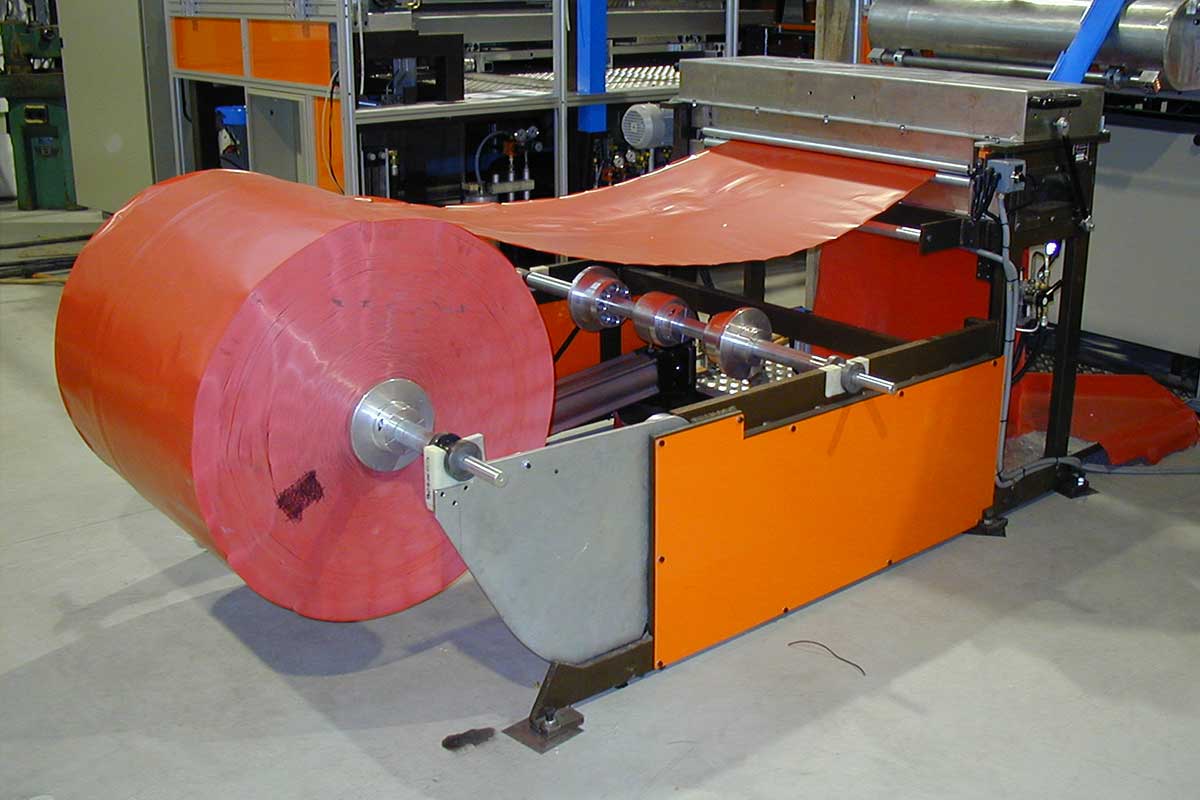

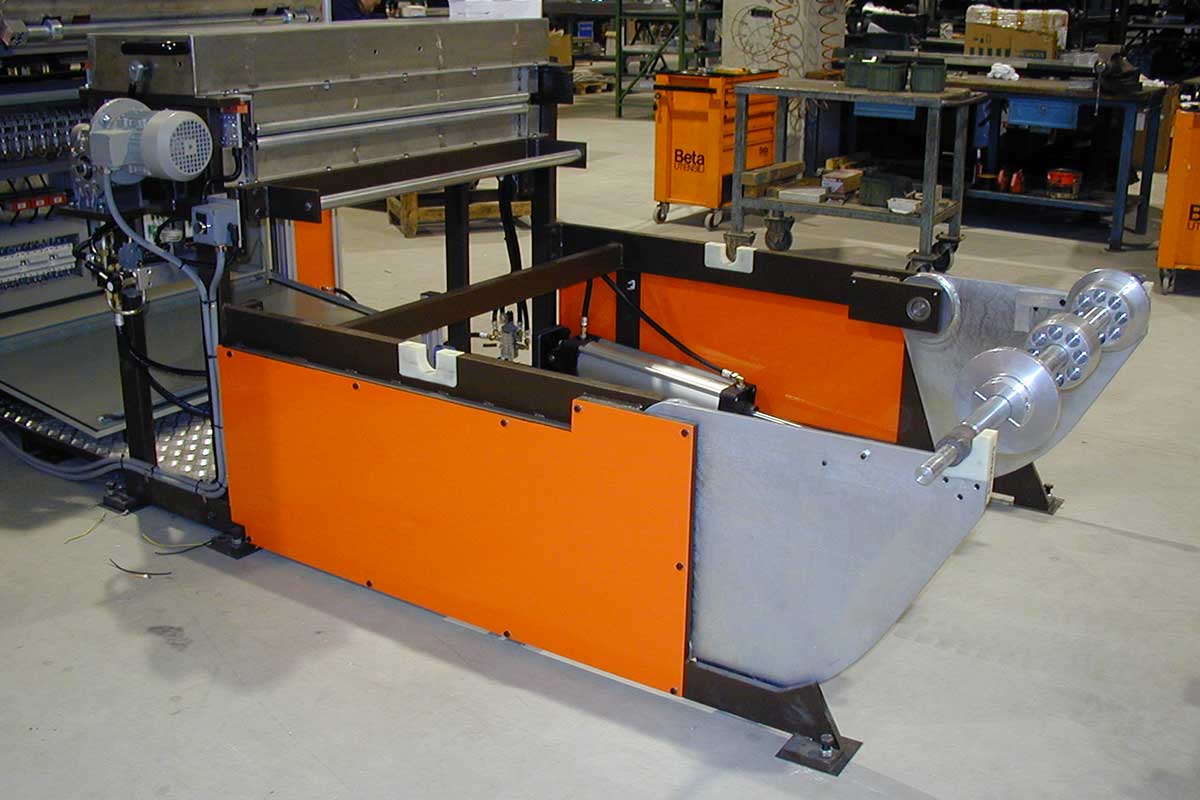

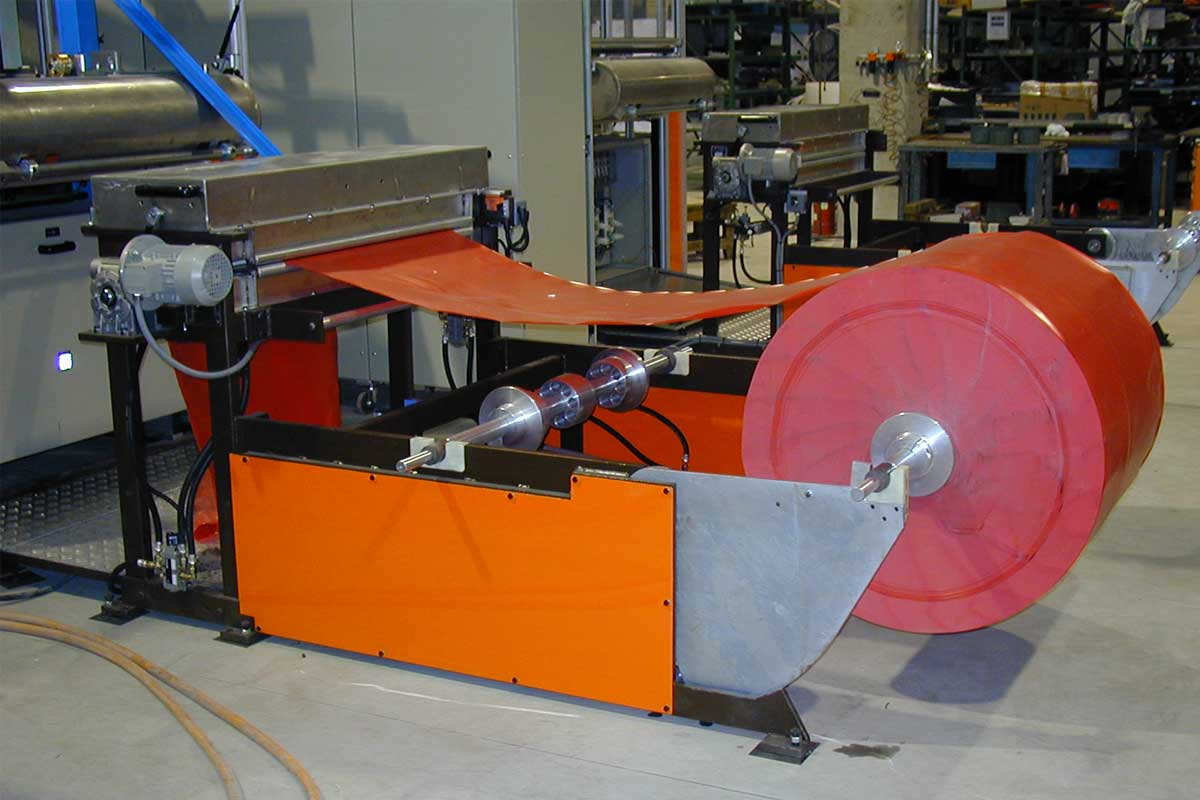

Fotogallery

Dati tecnici

Dimensioni (larghezza frontale × lunghezza × altezza), mm 1620 x 21690 x 1390
Peso approssimativo, kg 240
Sollevamento bobina
Potenza elettrica massima installata, kW -
Velocità massima, m/min
Altezza della foglia dal pavimento, mm
Larghezza bobina (min-max), mm 750-1100
Carico statico sugli appoggi, kg/cm² 1.5
Pressione aria compressa, bar 6
Attacco aria compressa ¼”
Diametro massimo bobina, mm
Peso massimo bobina, kg
