Perché scegliere

1

Può lavorare foglie in materiale espanso fino a 1.400 mm di larghezza, garantendo elevata produttività e massima resa del formato.

2

Configurazione versatile per la termoformatura di materiali espansi e rigidi sulla stessa piattaforma produttiva.

3

Forno ad alta efficienza da 5 metri per un controllo termico ottimale.

Funzionamento

T2-LINE-130130-16-70_schema 1 2 3 4 5 6 7

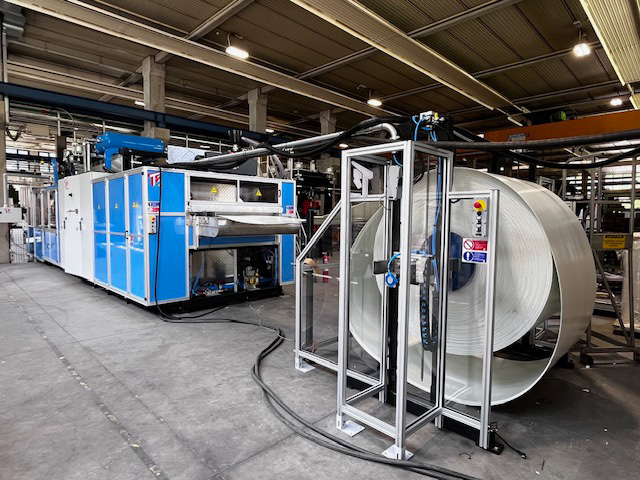

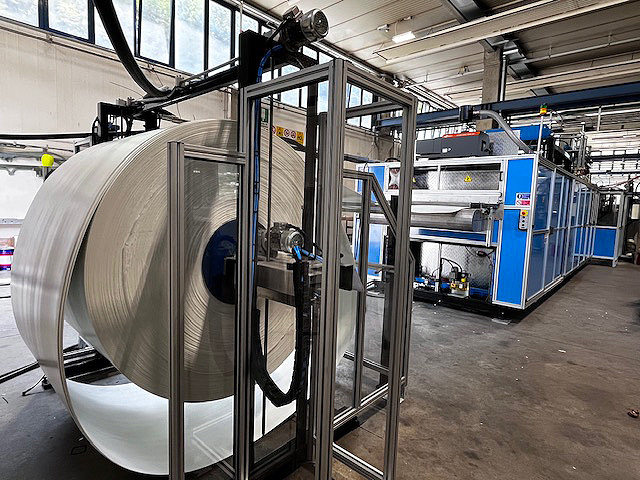

La bobina di polistirolo espanso viene svolta e introdotta nella stazione di riscaldo. Un sistema di catene con dentelli ad alta presa aggancia il materiale e ne garantisce l’avanzamento costante lungo la linea.

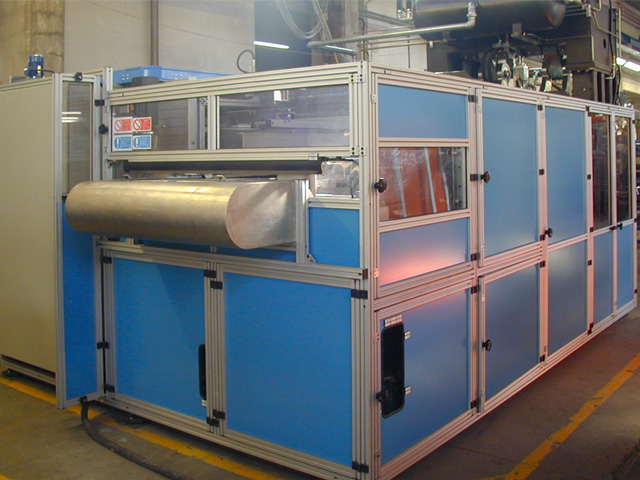

La foglia attraversa un forno superiore e uno inferiore, che portano il materiale alla temperatura ideale per la successiva fase di formatura, assicurando uniformità e qualità del risultato finale.

Il materiale riscaldato raggiunge la stazione di formatura.

La macchina è dotata di due piani mobili, una configurazione indispensabile per la lavorazione dell’espanso sia in formatura positiva che negativa.

Una volta chiusi i piani, il vuoto genera la forma desiderata.

Nelle configurazioni dedicate alla doppia lavorazione espanso-rigido, il processo può essere supportato anche da aria di formatura e controstampo meccanico.

Terminata la formatura, i piani si aprono consentendo l’estrazione della stampata e il trasferimento del materiale alle fasi successive del processo produttivo.

Dati tecnici

Dimensioni complessive approssimative, mm3150 x 10000 x 3900
Peso, kg (circa)24000
Consumo elettrico, kW350
Velocità massima, giri/minuto35
Profondità massima di formatura, mm120
Dimensioni massime dello stampo, mm1350 x 1350
Distanza tra i piani chiusi, mm670
Corsa del piano mobile, mm130
156
Regolazione di chiusura dei piani, mm± 20
Forza massima di chiusura dei piani, daN60.000
Carico statico sui supporti, kg/cm²9
Attacco aria compressa2”
Attacco acqua di raffreddamento1”
