Perché scegliere

1

Compatta nelle dimensioni, efficiente nella produzione

2

Ideale per piccole e medie produzioni

3

Regolazioni rapide per ogni tipo di prodotto e materiale

4

Sicurezza integrata su tutte le parti in movimento

5

Tecnologia a un piano mobile per una gestione semplice ed efficace

Funzionamento

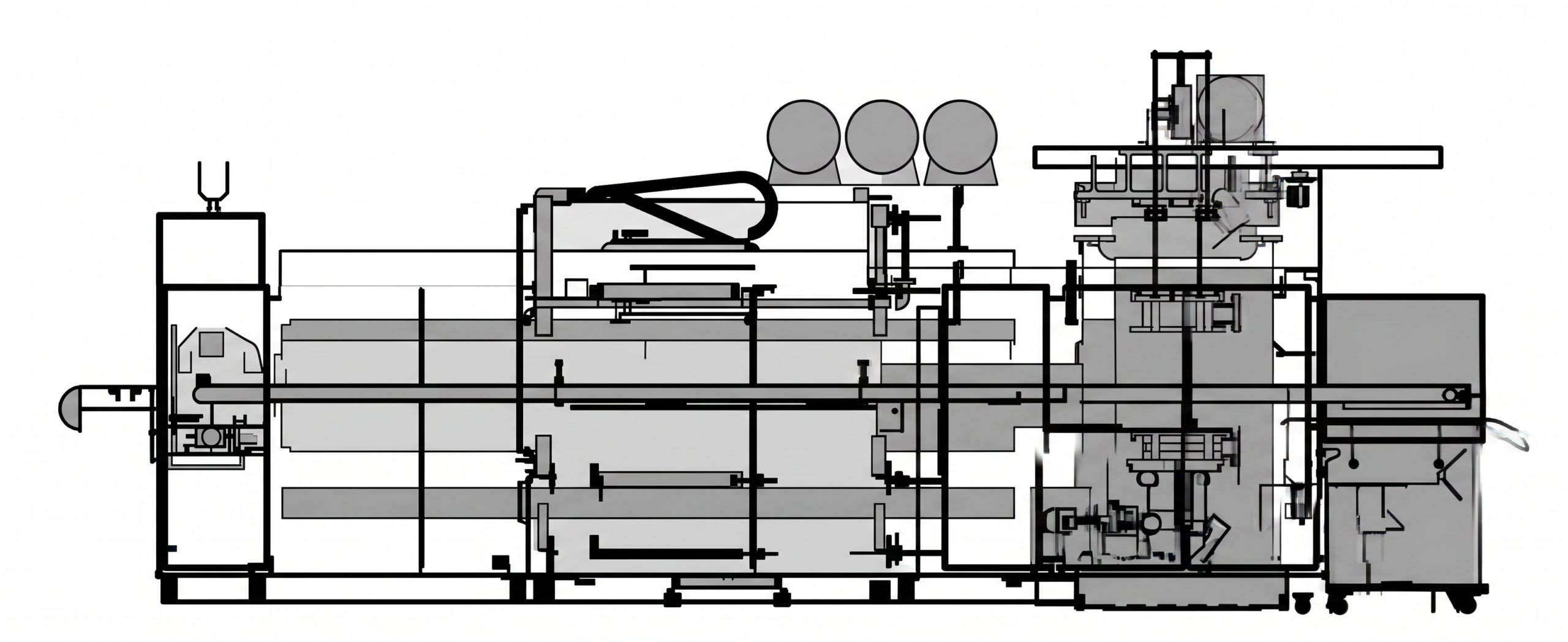

857515_schema_OK 1 2 3 4 5 6 7 8

Il film plastico entra nella stazione di riscaldo, dove forno superiore e inferiore lavorano in modo indipendente per portare il materiale alla temperatura ideale.

Un sistema di catene con dentelli affilati aggancia il film e lo accompagna con continuità lungo i longheroni fino alla stazione di formatura.

Il piano mobile si chiude e il processo prende forma: vuoto, aria di formatura e controstampo lavorano insieme per creare la vaschetta con precisione e uniformità.

Quando il materiale raggiunge la corretta stabilità termica, il piano si abbassa e libera la stampata pronta per la fase successiva.

La vaschetta prosegue verso le operazioni di foratura o tranciatura, completando il ciclo produttivo.

Dati tecnici

Dimensioni complessive
Peso15000 kg
Aria compressa (deumidificata) pressione6 bar
Cadenza di stampata min / max, colpi al minuto10min/35max
Massima larghezza del foglio 800 mm
Ingombro massimo degli stampi740 x 580 mm
Luce fra i piani chiusi300 mm
Corsa piano mobile145 mm
Regolazione chiusura piani10 mm
Forza massima di chiusura piani25000 kg
Carico statico sugli appoggi, 5 kg/cm2
Connessione aria compressa Portagomma 1 1/2"
Connessione acqua di raffreddamento Portagomma 1’
Rumore aereo (1) 85 db

Video gallery

Prodotti correlati

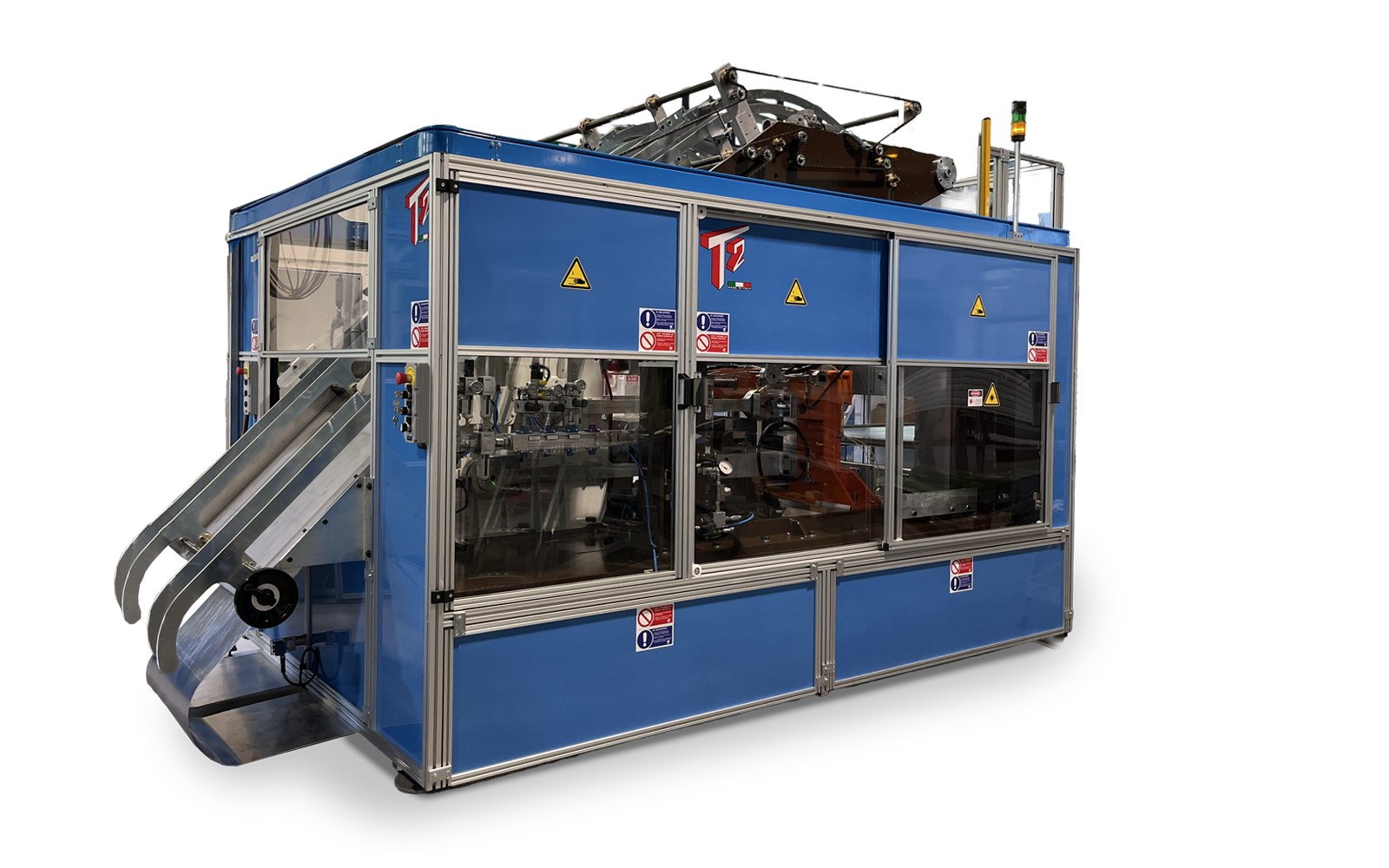

  • confezionatrice con asse z mono canale
