T2 IMPT23

Perché scegliere

1

Canali regolabili in funzione dello stampo

2

Presenza di frizionatori per impedire ai contenitori di cadere

3

Barra di estrazione da costruire in funzione dello stampo

4

Corse barra regolabili in funzione dell’altezza del contenitore

Funzionamento

1 2 3 4

Formazione della mazzetta

I contenitori vengono tranciati, impilati e conteggiati direttamente dalla pressa di tranciatura fino al raggiungimento della quantità impostata.

Separazione della mazzetta

Una volta raggiunto il numero programmato di pezzi, il dispositivo GEP della pressa esegue un extracorsa, separando la mazzetta completata da quella successiva.

Raccolta nei canali di impilamento

Le mazzette vengono mantenute all’interno dei canali di impilamento, pronti per il trasferimento alla fase successiva.

Trasferimento asse X

Un dispositivo di spinta preleva la mazzetta e la trasferisce dal multicanale dell’asse X al multicanale dell’asse Y.

Indicizzazione asse Y

Il multicanale Y si posiziona automaticamente avanzando del passo corrispondente a un canale, predisponendo la mazzetta per lo scarico.

Invio alla confezionatrice

L’asse Z spinge la mazzetta all’interno della confezionatrice, garantendo un trasferimento preciso e sincronizzato con il ciclo produttivo.

Dati tecnici

Misure di ingombro mm	8715 x 4915 x 2260
Peso Kg	850
Consumo elettrico	20 Kw
Massima velocità stecche/minuto	1 - 12 s/min
max dimensioni contenitori mm	380 x 400
Max lunghezza stecca mm	1200
Altezza scarico pezzi mm	950
Carico statico appoggi Kg/cm2	1.2
Connessione aria compressa	1/2"

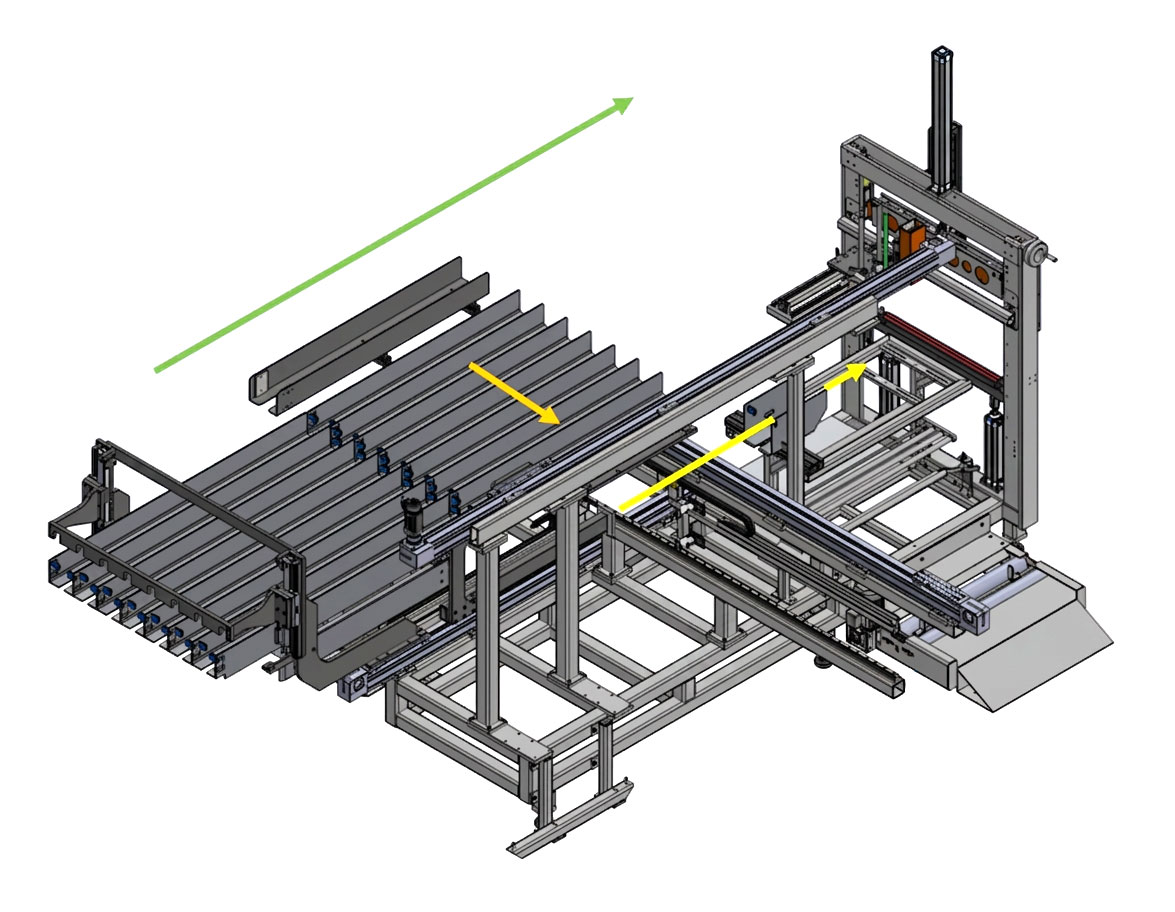

Impilatore multicanale a doppio asse
