Perché scegliere

1

Foratura simultanea di più impronte, per massimizzare la produttività del ciclo

2

Fotocellula integrata per la regolazione automatica e precisa del passo stampata

3

Sistema di aspirazione dedicato per la raccolta continua dei coriandoli di sfrido

4

Elevata velocità operativa

Funzionamento

T2_PTFM_11635-20-15_schema 1 2 3 4 5

Le stampate stabilizzate escono dalla stazione di formatura e vengono liberate dalle catene di trasporto.

La stampata viene convogliata all’interno della pressa verticale di foratura mediante ruote e guide posizionate in corrispondenza degli spazi longitudinali tra le cavità.

Una fotocellula laser rileva la posizione della stampata e ne regola il passo, garantendo il perfetto centraggio rispetto allo stampo di foratura.

Raggiunta la posizione corretta, i piani della pressa si chiudono bloccando la stampata.

Punzoni e matrici realizzano simultaneamente i fori previsti su tutte le impronte della stampata.

Al termine della lavorazione, i piani si riaprono e la stampata viene trasferita alla fase successiva del processo produttivo.

Dati tecnici

Dimensioni (fronte x lunghezza x altezza), mm2600 x 3750 x 2750
Peso (circa), kg10500
Consumo elettrico, kW15
Velocità massima, giri/min100
Profondità massima di punzonatura, mm120
Larghezza massima foglia, mm1400
Dimensioni massime stampo, mm15000
Area massima di punzonatura, mm1560x850
Distanza tra piani chiusi, mm250
Corsa piano mobile superiore, mm150
Corsa piano mobile inferiore, mm50
Regolazione chiusura piani, mm±5
Forza massima di chiusura dei piani, daN15000
Carico statico sui supporti, kg/cm²5.5
Attacco aria compressa½”

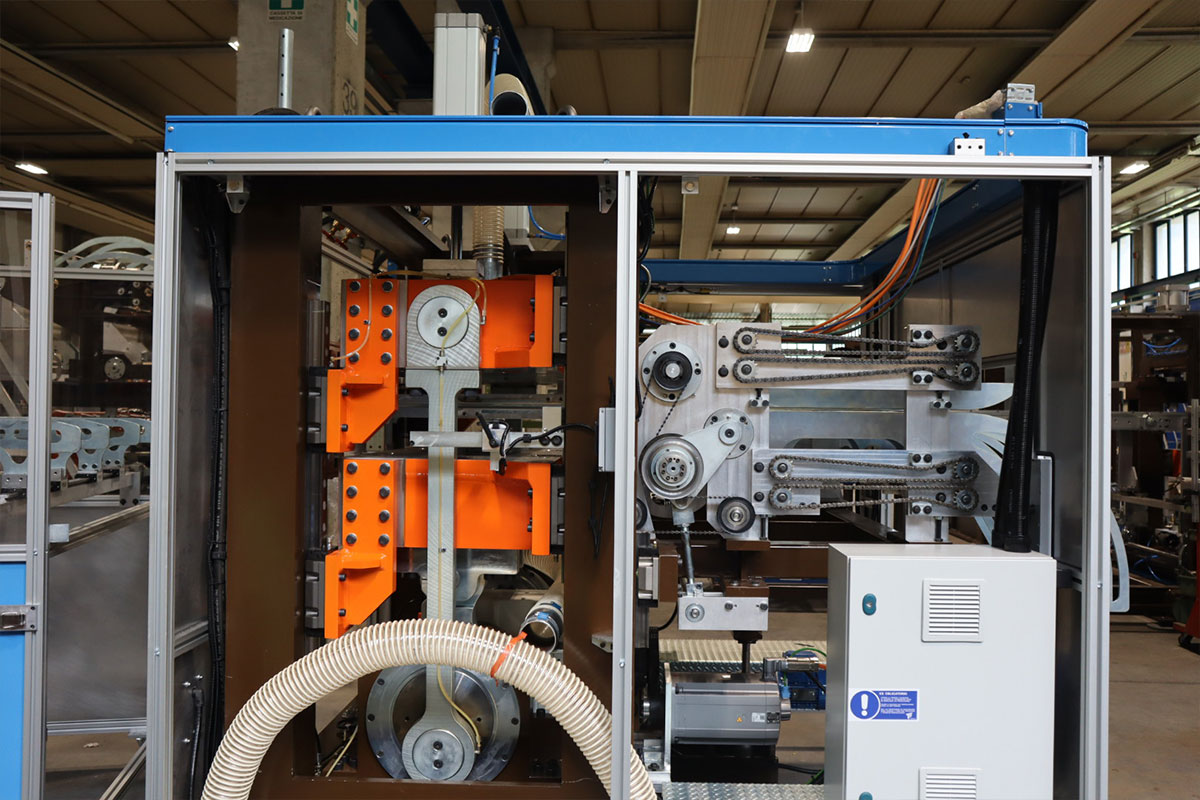

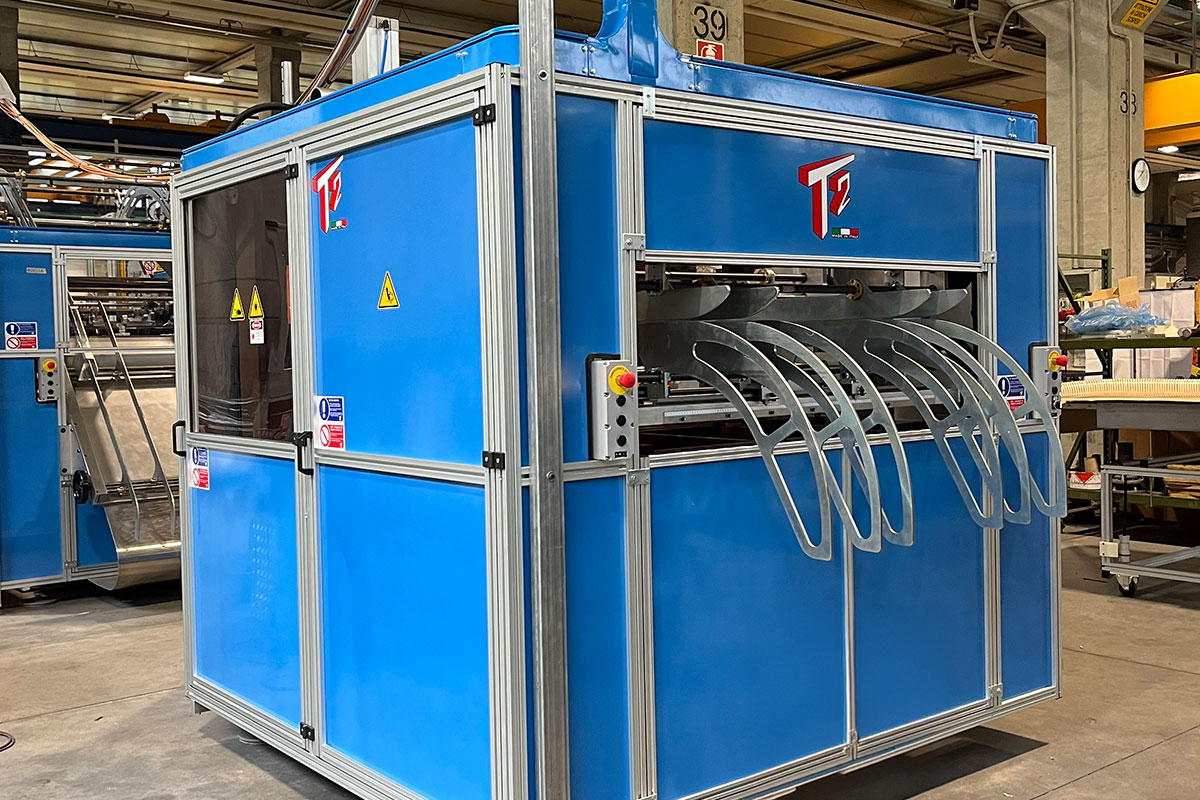

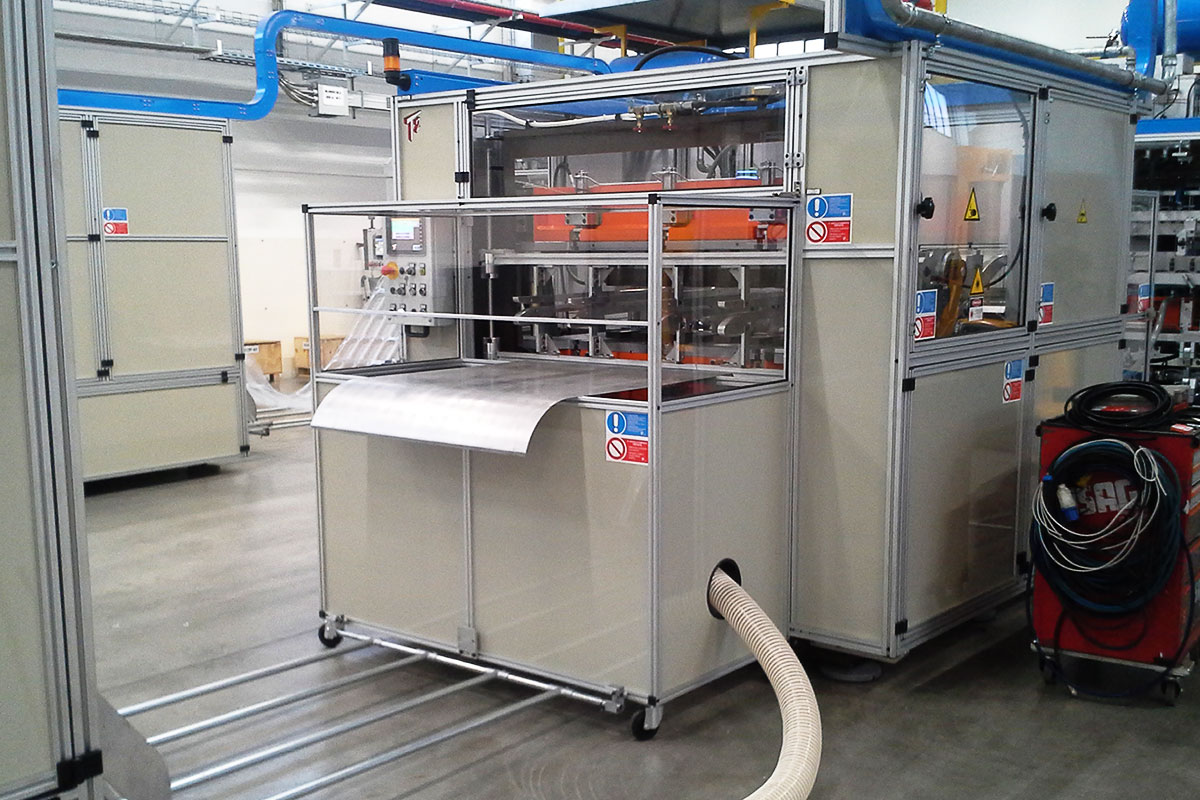

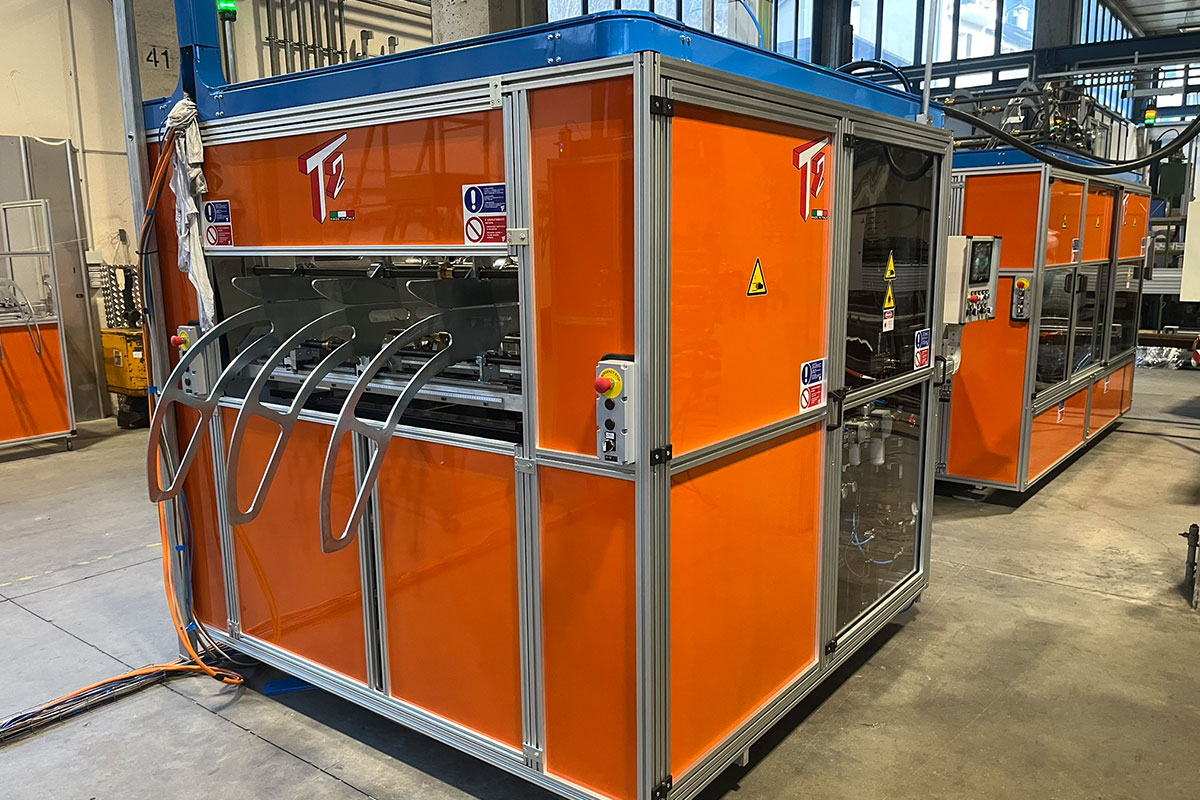

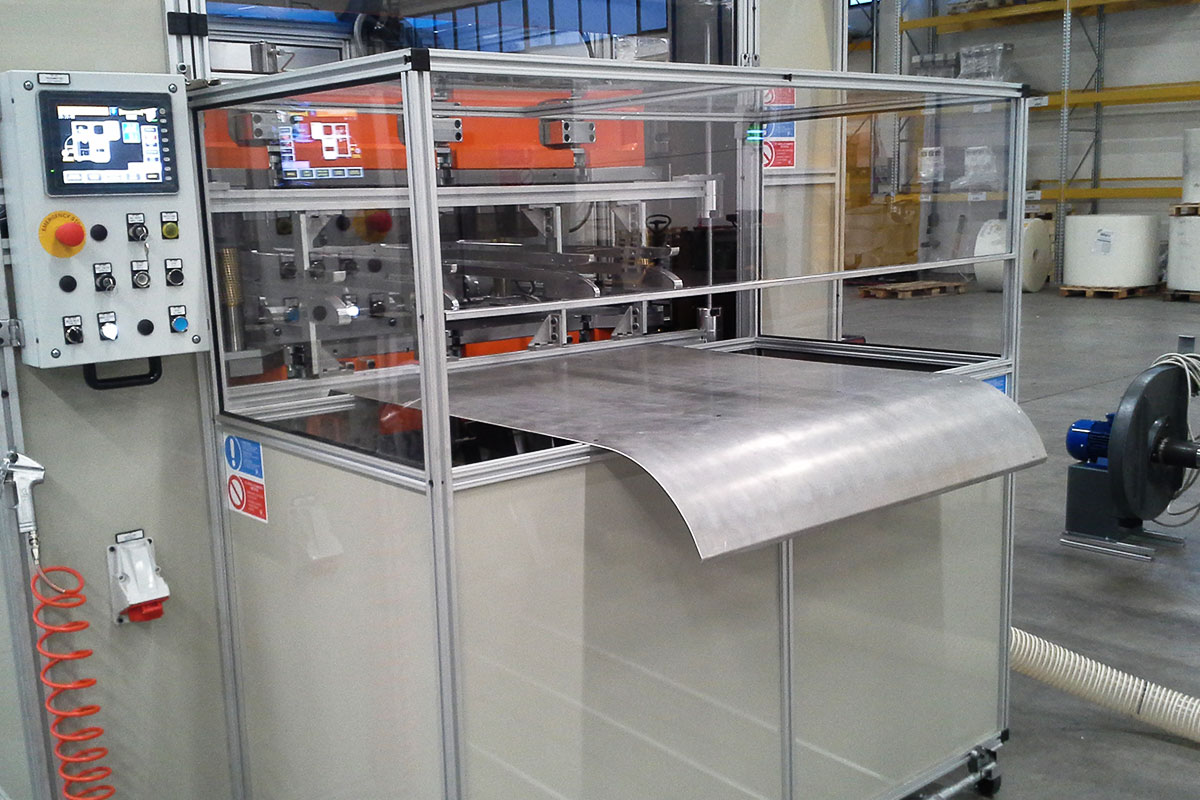

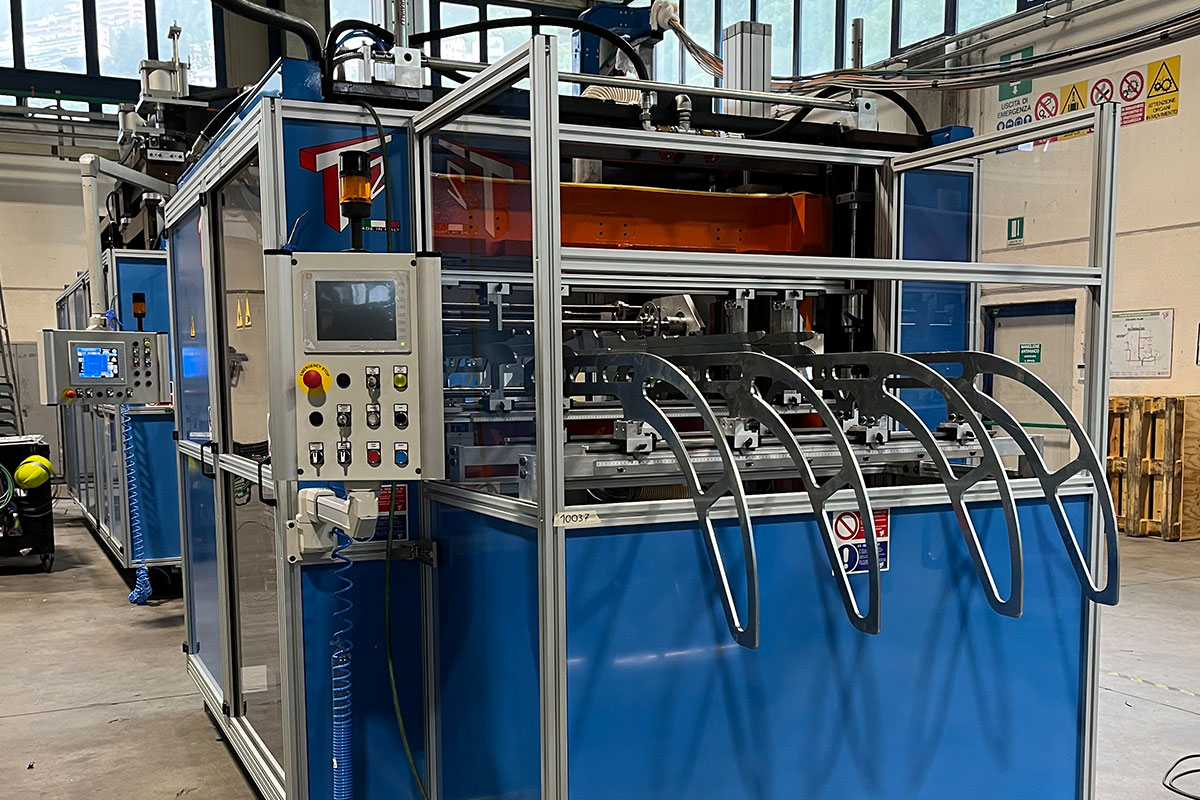

Fotogallery
